概述
UHZ-158D系列頂裝式磁性液位計是以浮球 為測量元件通過與之連接的頂桿上端的磁鋼將液 位變化經磁性耦合傳遞到檢測指示器，指示為翻 柱形式，指示器可醒目地指示出液位高度。由于 該液位計的現場指示部分與被測介質完全隔離. 故具有液位指示清晰.觀察方便.安全可靠不受 高壓腐蝕性影響的特點。該液位計適用于各種地 下槽.箱.池和容器及不宜側面開孔容器的液位 指示。
該液位計若配上本公司生產的遠傳配套儀表. 可實現遠距離指示、檢測、記錄與控制。
結構原理
液位計根據浮力原理和磁鋼的磁性耦合作用 研制而成.當被測容器內的液位升降時帶動浮球, 并通過與之相聯的連桿上端的永久磁鋼.經磁耦 合傳遞到現場指示器.當液位上升時翻柱由白色 轉為紅色.當液位下降時，翻柱由紅色轉白色， 指示器的紅白分界處為容器內介質液位的實際高 度.從而實現液位指示。
特點
-在容器不適宜側面幵孔或觀察液位不方便的情 況下，在容器的上部和下部都可以安裝液位計。 ?適用于粘度較大的液體介質。
-觀察指示器的方向可任意改變。
-其他特點和UHZ-158C系列側裝式磁性液位計 相同。
主要技術參數
測量范圍： 300~5000mm 準確度：土 10mm, 士 16mm 翻柱直徑： 10mm, 1 6mm 工作壓力： <2.5Mpa （2.5Mpa以上可另行設計）
介質密度： >0.45g/cm3
介質密度差： >0.15g/cm3 （測量界面）
介質溫度：-20~+25（TC 介質粘度： <0.4Pa.S 環境振動:頻率 <25Hz
振幅 <0.5mm
連接法蘭:采用化工最新實施的HG20592⑺206 35-97法蘭標準，若采用其他標準（如GB. ANST. DIN等標準），請用戶在訂貨時注明。
本公司出公司連接法蘭的尺寸：DN100, PN1 .0 （公制管）
遠傳配套儀表的主要技術參數請參閱本選型資 料中的有關內容。
如有特殊要求可在訂貨時商洽。
儀表選型及注意事項
過程連接法蘭均采用化工部最新頒布的HG20593 -97. HG20600-97管法蘭標準制造.特殊要求 可在訂貨時商洽。
防腐型液位計公稱壓力為 <1 .OMpa。
該磁性液位計由于測量時存在有一定的盲區.
如需讀取真實的液位高度值.應加上盲區的數 值補償（本公司液位計出廠時.標尺刻度零位已 遷移到實際值）。
液位計選型時的測量范圍不宜過長.一般不超 過5m,否則將影響液位計的穩定與可靠。

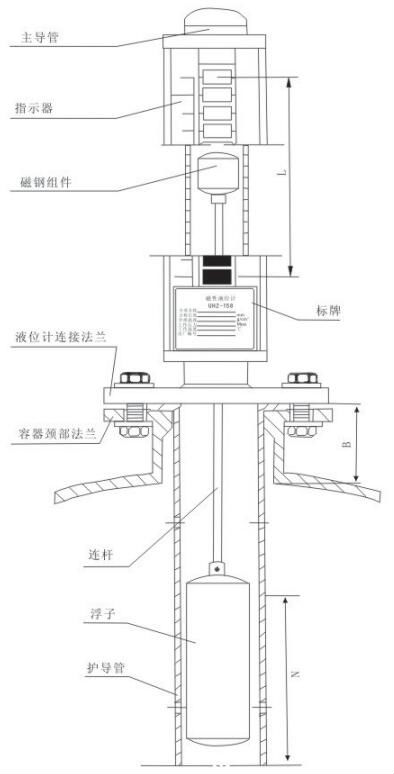

頂裝式磁性液位計的盲區
頂裝式磁性液位計在測量液位時.由于結構 上的原因.存在一定的盲區值（圖中的N>讀數時 需補償.對于不同的介質密度，本公司設計的浮子 長度是不一樣的.故盲區的高度也不一樣.用戶 在訂購液位計時應了解這一點.以便正確使用和 維修。

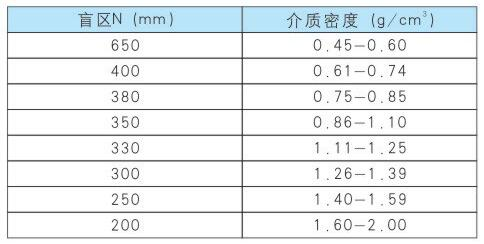

盲區與液體介質密度關系表

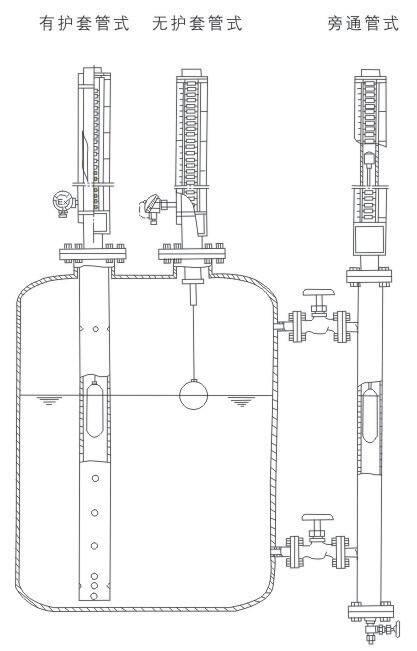

結構形式

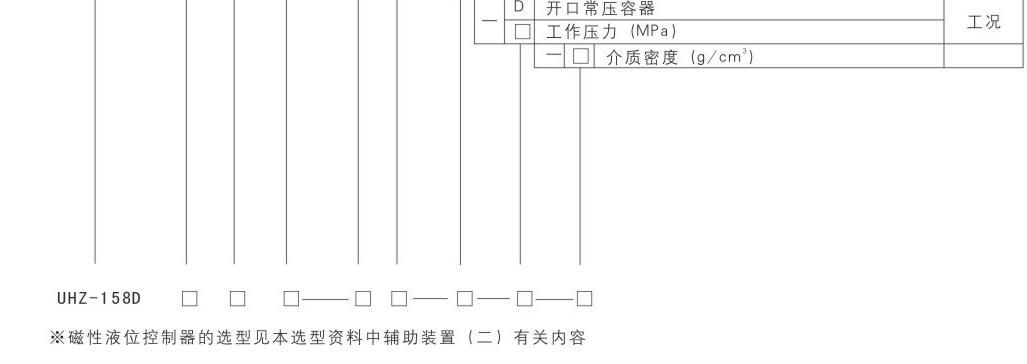

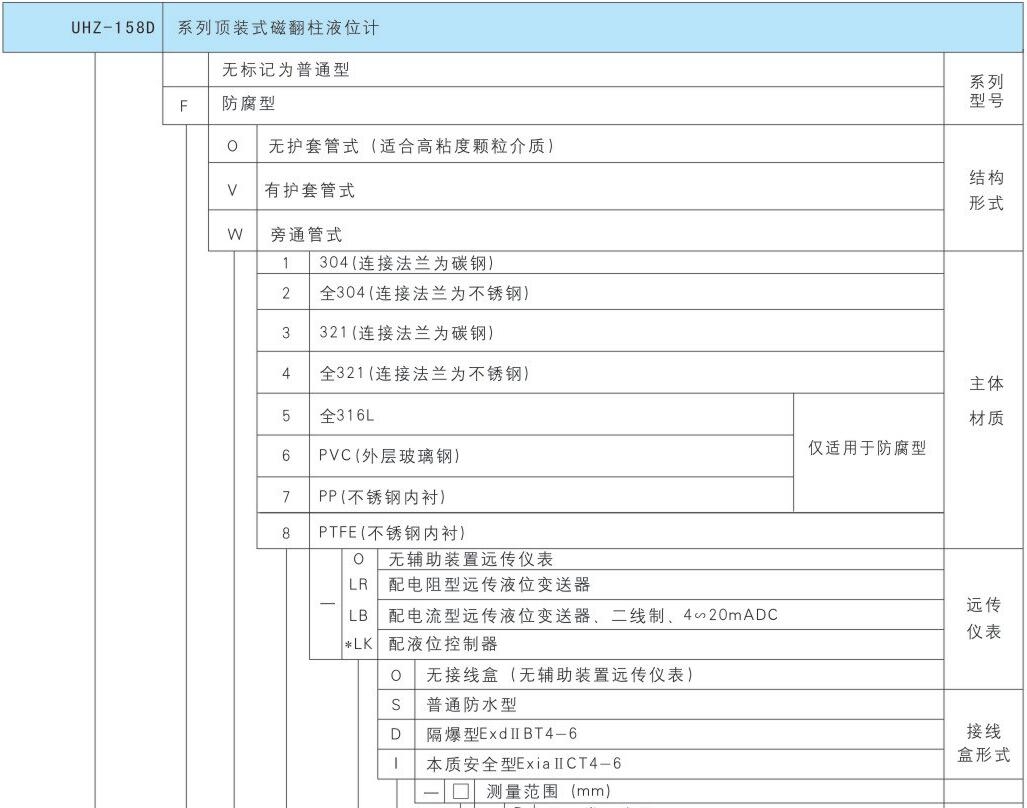

選行舉例
測量地下油儲槽液位.介質為0#柴油.密度為0.82g/cm3.采用護套管頂裝式磁性液位計，不配遠 傳儀表，工作溫度為常溫.工作壓力為1 .OMPa.測量范圍為2000mm.選型標記：UHZ-158DV1-00—2000 -1.0-0.82
頂裝式磁性液位計的安裝法
為了便于設計和使用，特列舉本公司出公司時常用 的突面（RF）尺寸以供參考。
_用戶設備上的配接法蘭應注意保證制造和焊接 時的形位公差，否則將影響安裝和使用。

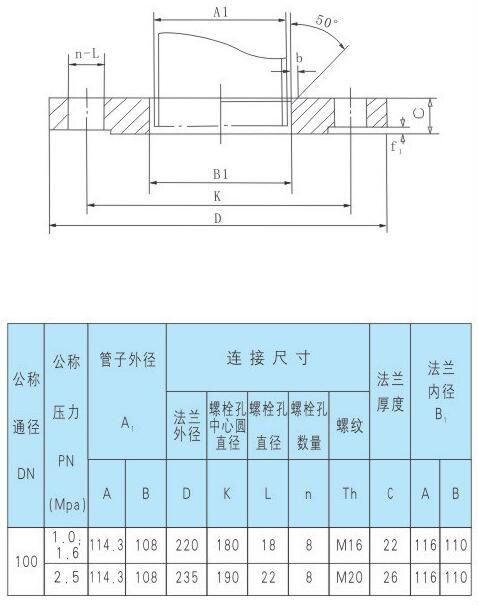

下圖表列舉了DN100及PN1 .0, PN1 .6. PN2.5的 法蘭具體規格尺寸。
表中的A. B為兩個鋼管外徑系列 A：為近年來引進裝置中廣泛使用的鋼管系列. 俗稱為"英制管"
B：為國內各工業部門廣泛使用至今的鋼管系列, 俗稱為"公制管"
突面板式平焊鋼管法蘭（HG20593-97）
安裝、使用和維護
液位計護導管安裝必須保持垂直。
液位計安裝時連桿不能彎曲.必須挺直裝入。
液位計安裝完畢后.需對指示器的磁翻柱用所 附磁鋼引導一次。使零位以上指示白色.零位 以下指示紅色（指空罐情況下.如罐內已有液 體，有液位部分指示紅色.無液位部分指示白 色）
訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
_型號規格，配套儀表及附件 _測量范圍
_被測介質名稱及密度 _介質壓力 -介質溫度 _材質要求
_法蘭標淮及連接形式 _配件要求
